液动执行器
来源：上海91视频污污污黄色阀门科技有限公司 作者：91视频安装下载黄蝶阀球阀执行器厂家 点击量：2349
品牌：上海91视频污污污黄色
驱动能源: 液动执行器
型号: FDQ系列
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
驱动能源: 液动执行器
型号: FDQ系列
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
联系客服 13917586261

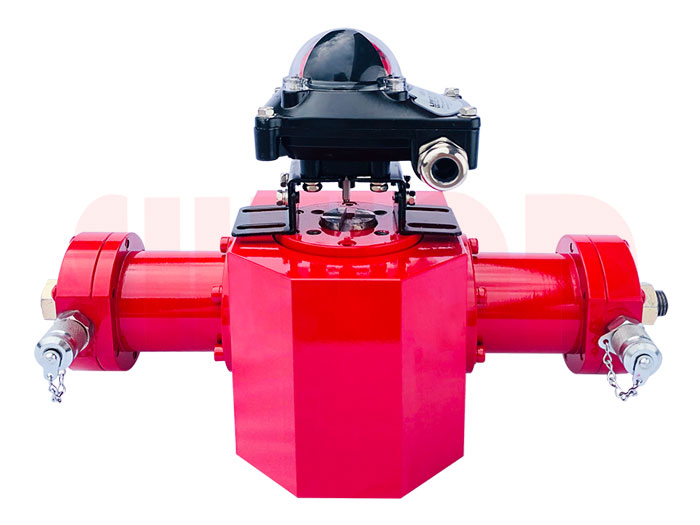

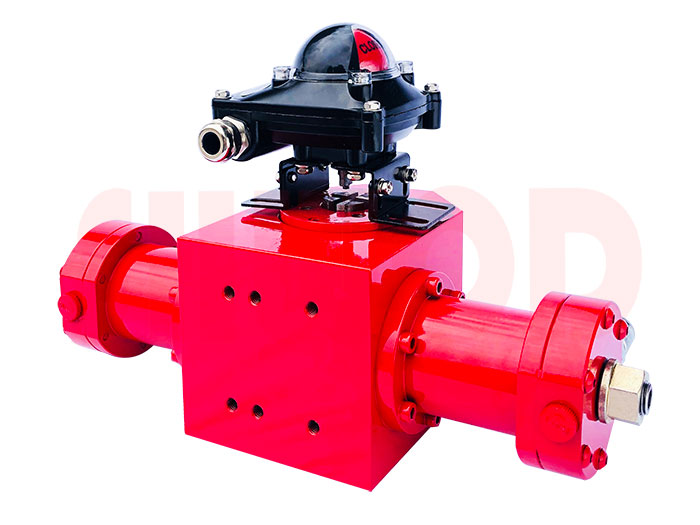

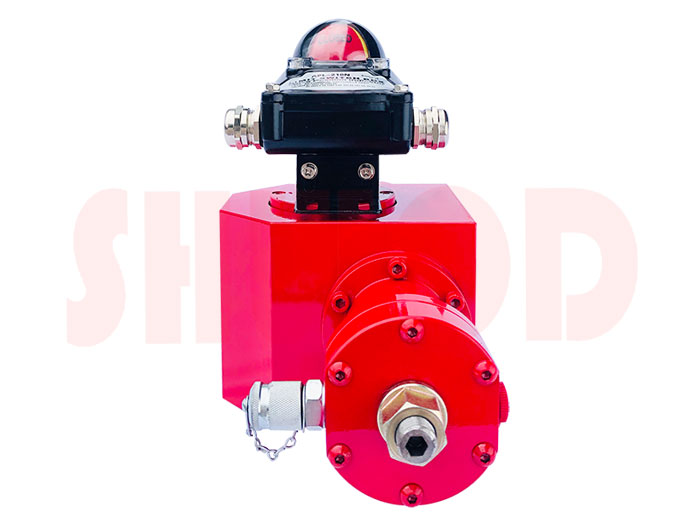

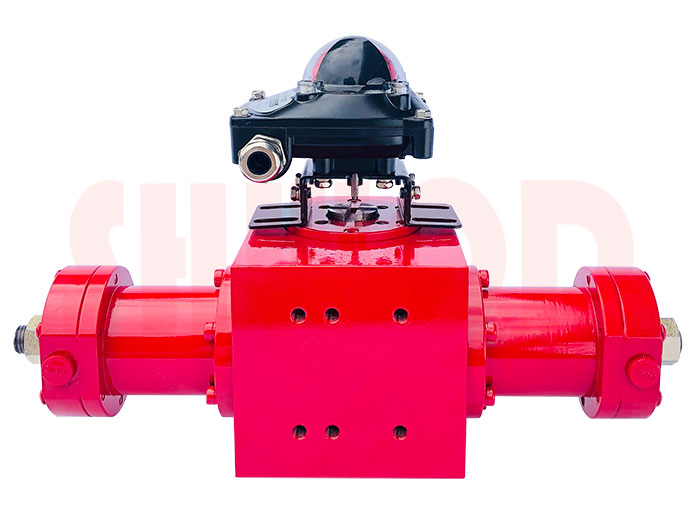

【产品概述】
液动执行器采用齿轮齿条机构，可选单作用和双作用，具有启闭扭矩大，结构简单可靠，体积小巧，运动平稳，输出扭矩呈线性等特点。可选择搭配离合式手动机构，或者阀门限位开关，可作为液动球阀，液动蝶阀等角行程动作阀门的执行机构。
【产品参数】
| 型号规格 | 公称扭矩 （N.M） | 搭配蝶阀规格 （软密封PN16） | 搭配软密封球阀规格 | 工作腔体积 （ml） | 参考重量 （kg） | |
| PN16 | PN25 | |||||
| FDQ-40 | 300 | DN25~DN150 | DN25~DN150 | DN25~DN125 | 36 | 11.8 |
| FDQ-50 | 500 | DN200,DN250 | DN200 | DN150，DN200 | 74 | 20.5 |
| FDQ-63 | 1000 | DN300,DN350 | DN250,DN300 | DN250 | 150 | 34.6 |
| FDQ-80 | 3000 | DN400~DN500 | DN350, N400 | DN300，N350 | 471 | 75.4 |
| FDQ-100 | 6000 | DN600~DN800 | DN450~DN500 | DN400~DN450 | 954 | 139.6 |
| FDQ-125 | 11000 | DN900 | DN600,DN700 | DN500，DN600 | 1718 | 192.3 |
| FDQ-140 | 16000 | DN100 | DN800 | DN700 | 2540 | 283.5 |
注：公称扭矩为10MPa-13MPa压力时数据；其它规格详询本公司。
【性能特点】
缸筒两侧设置有行程调节螺钉，支持双向行程调节，调节范围±3°；
执行器底部连接符合ISO5211标准，具备通用性和互换性；
执行器顶部限位开关安装位置支持阀位指示器，以及限位开关的安装，符合30-80/130-H20/30行业标准。

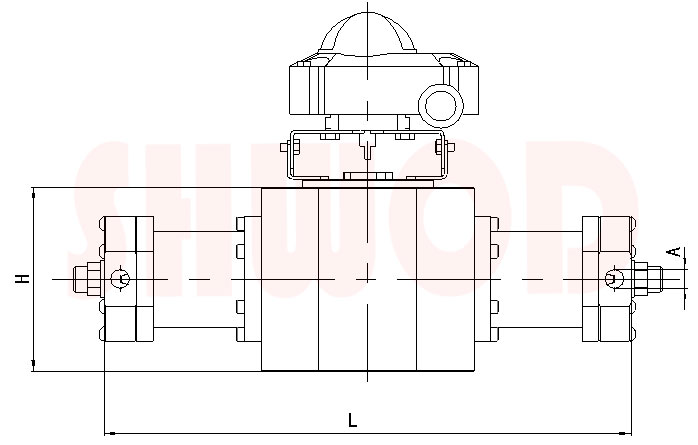

【外形尺寸】
| 型号规格 | L | H | 油口A | 阀门接口 | 限位器接口 |
| FDQ-40 | 259 | 110 | G1/4 | F05/F07 | 30-80-H20 |
| FDQ-50 | 305 | 124 | F07/F10 | ||
| FDQ-63 | 332 | 152 | F10/F12 | ||
| FDQ-80 | 460 | 185 | F12/F14 | 30-130-H30 | |
| FDQ-100 | 595 | 220 | F14/F16 | ||
| FDQ-125 | 643 | 304 | G3/8 | F16/F25 | |
| FDQ-140 | 700 | 310 | F25/F30 |
【友情提示】上海91视频污污污黄色自动化仪表有限公司专业生产销售各类91视频安装下载黄蝶阀、91视频安装下载黄球阀、91视频安装下载黄闸阀等91视频安装下载黄阀门、91视频安装下载黄执行器、91视频APP污污执行器、91视频APP污污阀门、气动阀门，上海91视频污污污黄色秉承“诚信为本，客户至上”的企业宗旨，专业为您提供规格型号齐全、质量稳定、价格合理的液动执行器产品，欢迎前来咨询报价。
