液动法兰球阀

来源：上海91视频污污污黄色阀门科技有限公司作者：91视频安装下载黄蝶阀球阀执行器厂家点击量：5214

品牌：上海91视频污污污黄色
驱动能源: 液动执行器
型号: FDQ系列
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备

联系客服 13917586261

液动法兰球阀产品详情

【产品概述】

液动法兰球阀是一种转角90°旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单，维修方便，使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过，配用FDQ液动执行器，外形尺寸小，输出扭矩大，产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制水含有纤维杂质的介质，广泛应用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

【产品参数】

液动法兰球阀执行器配置表

规格		执行器参考配置
mm	in	PN16	PN25	PN40	PN63	PN100
DN15	1/2”	FDQ-40	FDQ-40	FDQ-40	FDQ-40	FDQ-40
DN20	3/4”
DN25	1”
DN32	1 1/4”
DN40	1 1/2”
DN50	2”
DN65	2 1/2”					FDQ-50
DN80	3”					FDQ-50
DN100	4”				FDQ-50	FDQ-63
DN125	5”		FDQ-50	FDQ-50	FDQ-63	FDQ-63
DN150	6”	FDQ-50	FDQ-50	FDQ-50	FDQ-63	FDQ-80
DN200	8”	FDQ-50	FDQ-63	FDQ-63	FDQ-80	FDQ-80

【性能特点】

1、流体阻力小，球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴轴承减少阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3、阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的密封能力随着介质压力的增大而增大。
4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随介质的压力增设而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，球阀的使用寿命更长。

【外形尺寸】

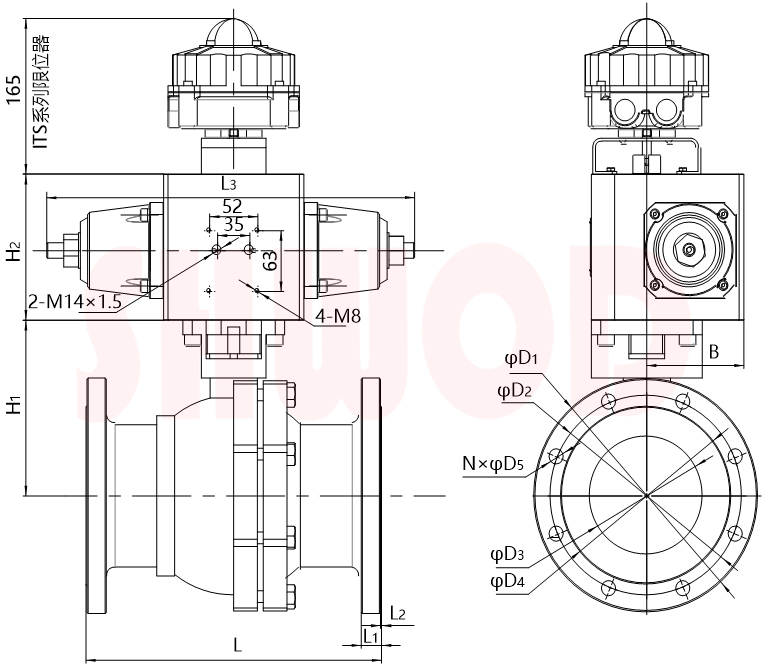

PN16规格外形尺寸图

mm	in	φD1	φD2	φD3	φD4	N	φD5	L	L1	L2	L3	H1	H2	B
DN15	1/2”	95	65	15	46	4	14	130	14	2	290	48	110	115
DN20	3/4”	105	75	20	56			130	16			53
DN25	1”	115	85	25	65			140	16			63.5
DN32	1 1/4”	140	100	32	76			165	18			72
DN40	1 1/2”	150	110	40	84			165	18			77
DN50	2”	165	125	50	99			203	20			85
DN65	2 1/2”	185	145	65	118			222				106
DN80	3”	200	160	80	132	8	18	241				121
DN100	4”	220	180	100	156			280	22			143
DN125	5”	250	210	125	184			325	22			183
DN150	6”	285	240	150	211		22	350	24		350	201	115	145
DN200	8”	340	295	200	266	12	22	400	24		350	252	115	145

【友情提示】上海91视频污污污黄色自动化仪表有限公司专业生产销售各类91视频安装下载黄蝶阀、91视频安装下载黄球阀、91视频安装下载黄闸阀等91视频安装下载黄阀门、91视频安装下载黄执行器、91视频APP污污执行器、91视频APP污污阀门、气动阀门，上海91视频污污污黄色秉承“诚信为本，客户至上”的企业宗旨，专业为您提供规格型号齐全、质量稳定、价格合理的液动法兰球阀产品，欢迎前来咨询报价。
