电液法兰球阀

来源：上海91视频污污污黄色阀门科技有限公司作者：91视频安装下载黄蝶阀球阀执行器厂家点击量：2266

品牌：上海91视频污污污黄色
驱动能源: 电液执行器
型号: FDQ系列
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备

联系客服 13917586261

【产品概述】

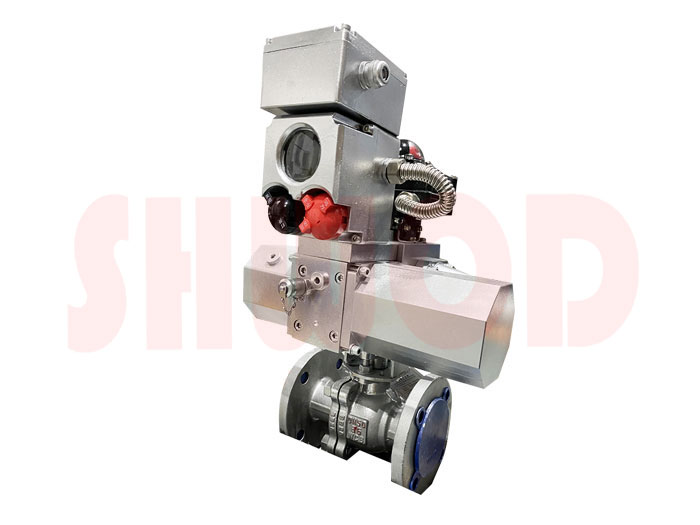

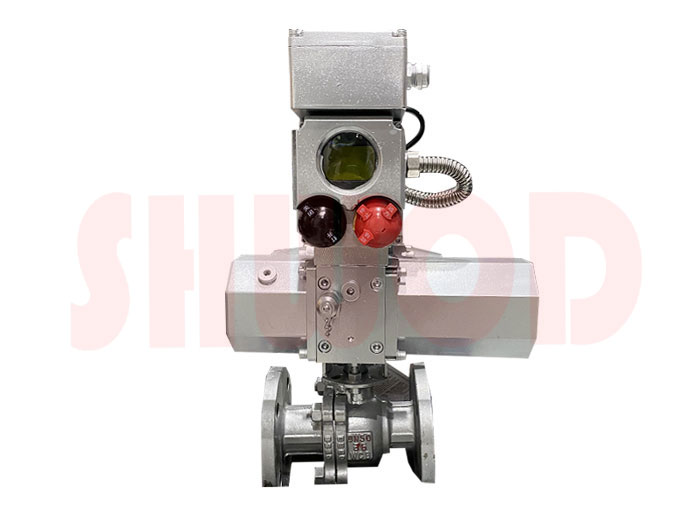

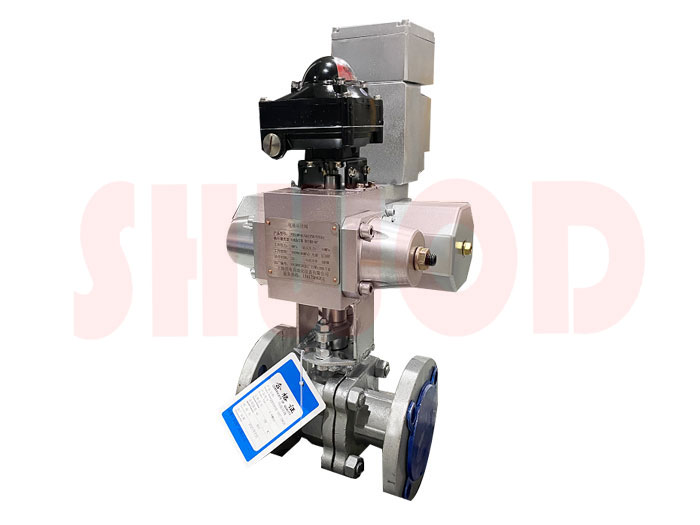

电液法兰球阀是一种作启闭用的旋转型阀门，它是由电液执行器与球阀组成的，广泛应用于石油、化工、电力、冶金、炼油、建材、造纸、轻工等工业部门内（液体、气体、蒸汽、污水以及高粘度带有纤维性和细颗粒）的介质进行启闭控制。

【执行器简介】

FDS系列电液执行器包含动力单元，限位开关，液动执行器力单元。具有下列特点：

1、集成一体化设计，自带91视频APP污污力源、执行器和电控箱，体积小，无需外接液压管路，仅通过电缆即可控制阀门开度；
2、模块化设计，可以灵活组合不同功能和规格，满足负载和实际工况的要求；
3、灵活的安装方式，即可整体安装，也可分体式安装，适应复杂的现场情况；
4、采用双向泵做动力源，系统回路简单，可靠性高，功耗小，维护成本低；
5、单齿条执行器，体积小巧，运行平稳；
6、全行程力矩均衡定，和操作压力呈线性关系；
7、缸筒两侧设置有行程调节螺钉，支持双向行程调节，调节范围±1.5°；
8、执行器底部连接符合ISO5211标准，具备通用性和互换性；
9、执行器顶部限位开关安装位置支持阀位指示器，以及限位开关的安装，符合30-80/130-H20/30行业标准；
10、就地控制和远程控制,多种电制和电源可选，宽环境温度适应范围；
11、全开、全关和阀位状态反馈功能；
12、停止运行时锁定原位，失电时锁定原位。

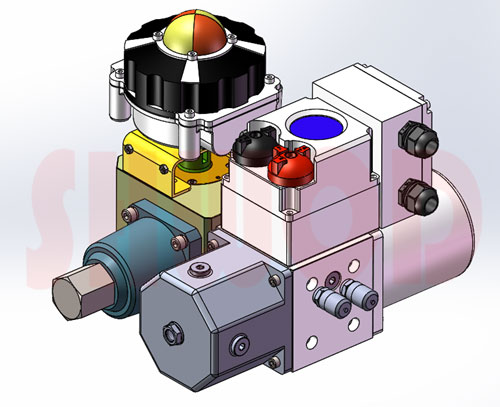

图1 FDS系列智能型电液执行器

【技术参数】

型号		FDS1MFH40/16Q007/90J100
1	产品类型	智能型角行程电液执行器
2	工作扭矩	100 N.M（@4MPa）
3	行程角度	0~90°
4	启闭时间	全行程约3S
5	防护等级	IP54
6	动作类型	开关型
7	电机功率	400W
8	电机电制	220AC，50Hz
9	电机转速	2800 r/rev
10	油泵排量	0.26cc/rev
11	液压油箱容积	0.5 L
12	油泵额定压力	9MPa
13	油泵最高压力	16MPa
14	齿条活塞直径	40 mm
15	重量	23kg（执行器11kg，91视频APP污污力源12kg）
16	控制信号	阀门打开和关闭信号，无源干接点
17	反馈信号	阀门开关到位，无源干接点
18	工作温度	-20°C~70°C（其它温度定制）

【性能特点】

●通过电机正反转，带动双向齿轮泵旋转，完成两个油路吸油/排油过程；
●设置2个溢流阀（位于底部），进行最高压力调定，防止系统扭矩过大；

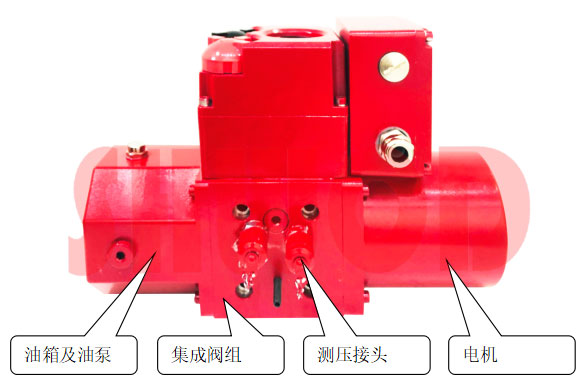

液压动力单元结构图

●设置2个测压接头，和执行器油路直接连通，可进行外接油路的压力油和回油；

● 阀组设置有液压锁，可对执行器工作腔的压力油进行保压；

●免开盖操作，非侵入式设计；
●死区自适应，避免振荡；
●故障自诊断和保护；

●现场操作点动和保持自适应；

●远控信号和阀位信号实时查询。

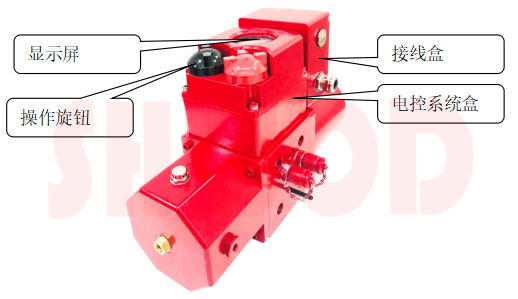

91视频APP污污力单元电控部分组件图

【友情提示】上海91视频污污污黄色自动化仪表有限公司专业生产销售各类91视频安装下载黄蝶阀、91视频安装下载黄球阀、91视频安装下载黄闸阀等91视频安装下载黄阀门、91视频安装下载黄执行器、91视频APP污污执行器、91视频APP污污阀门、气动阀门，上海91视频污污污黄色秉承“诚信为本，客户至上”的企业宗旨，专业为您提供规格型号齐全、质量稳定、价格合理的电液法兰球阀产品，欢迎前来咨询报价。

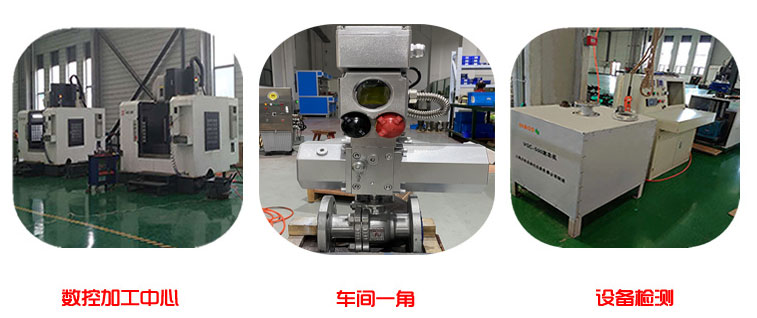

【生产环境】
