液动蝶阀结构原理及适用分析
来源：上海91视频污污污黄色阀门科技有限公司 作者：91视频安装下载黄蝶阀球阀执行器厂家 发布时间：2021-03-19 点击量：856

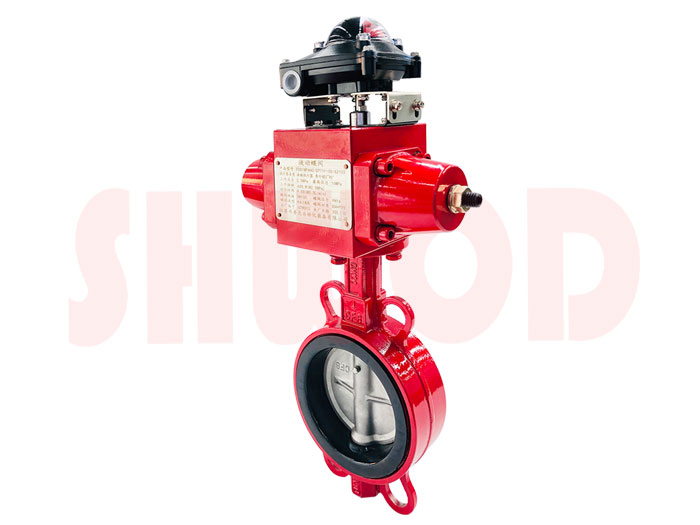

液动蝶阀（又称作翻板阀）是一种关闭件为圆形阀瓣或碟板的调节阀门，主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。液动蝶阀的蝶板安装于管道的直径方向。在液动蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，液动阀门则牌全开状态。
液动蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该液动阀门具有良好的流体控制特性。液动蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。液动蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
采用金属密封的液动蝶阀一般比弹性密封的液动蝶阀寿命长，但很难做到完全密封。金属密封液动蝶阀能适应较高的工作温度，弹性密封液动蝶阀则具有受温度限制的缺陷。
如果要求液动蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。液动蝶阀的结构原理尤其适合制作大口径液动阀门。液动蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
常用的液动蝶阀有液动对夹蝶阀和液动法兰蝶阀两种。液动对夹蝶阀是用双头螺栓将阀门连接在两管道法兰之间，液动法兰蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
